系統概述

精密點檢與診斷分析系統是專門為企業精密點檢和故障診斷分析人員而設計的一套系統。使用簡單，安裝即可使用，初期投入成本低，因此也可以作為網絡版推廣應用前的初期試用體驗。

該系統主要基于振動參量的數據采集、故障分析與數據管理。



適用范圍

配置高精度的振動監測單元SU-100系列（小蘑菇），不僅適用于常規轉速設備的故障診斷，也適合與低速設備（≤300rpm）的故障監測。

同時適用鋼鐵行業、石油石化行業、造紙行業、水泥行業等流程工業的生產設備或輔助設備，如：風機、泵、電機、齒輪箱、攪拌機、球磨機、軋機、輥?zhàn)拥?，還適合設備生產廠家用于設備診斷和售后服務。

可檢測故障有：

1)不平衡、不對中、機械松動；

2)軸承磨損、齒輪磨損、葉片磨損、皮帶磨損；

3)電機故障：轉子籠條斷裂、轉子偏心、定子偏心、定子繞組松動、鐵芯故障、連接松動等。



系統亮點

1.適用范圍廣

適用于常規轉速(≥120rpm)設備的故障診斷，也適合與超低速設備（10rpm~120rpm）的故障監測。

2.簡單易用

每天使用至少1個小時的工業產品，首先要嚴謹。作為用戶，不僅關心產品能用，同時在意易用性、美觀性。

士翌點檢儀基于工業手機平臺，由多年企業設備點檢和診斷工作的經驗的工程師作為產品設計師，非常貼合設備人員的使用習慣，培訓10分鐘就可以順利上手。

用戶評價截屏

3.穩定耐用

工業現場環境惡劣，高溫高濕環境，使用中產品跌落時常發生，因此對產品防護要求非常高，。士翌點檢儀采用全無線設計、工業防護IP68，2米水下防水、1.5米跌落正常使用，確保產品可靠耐用。

4.功能強大

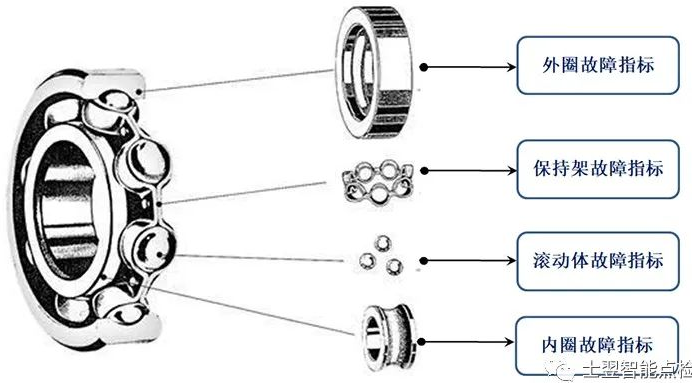

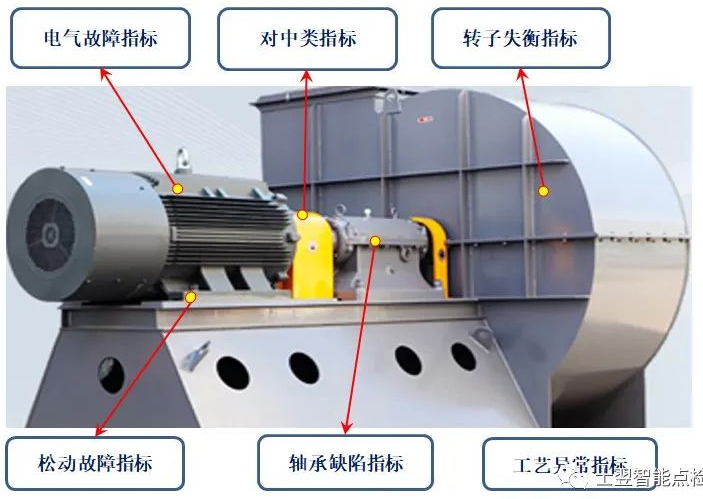

設備振動過大，有各種原因引起，單憑一個振動值和趨勢很難掌握是哪類缺陷引起的。系統針對設備不平衡、不對中、松動、軸承、齒輪、葉片、皮帶、電機等常見的缺陷定制的40+種缺陷指標，對其指標進行趨勢監測，可初步判斷設備故障原因。

5.預警管理

初期從未開展過設備振動監測的企業，可按照國標設置振動總值報警，運行一段時間后，系統自學習設備健康狀態的振動值，計算設備的相對報警值。

設備在未達到報警值前，趨勢開始劣化，需要設備人員提前關注。

系統設計了不同時間的趨勢變化報警，可提前一個月預警提醒，隱患報警準確率達到90%以上。

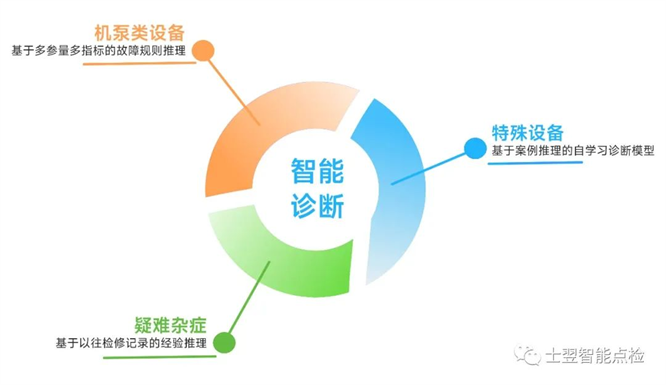

6.智能診斷

士翌基于30+多年診斷專家經驗設計，針對機泵、齒輪箱的智能診斷算法，準確率可到80%以上。

7.分析功能

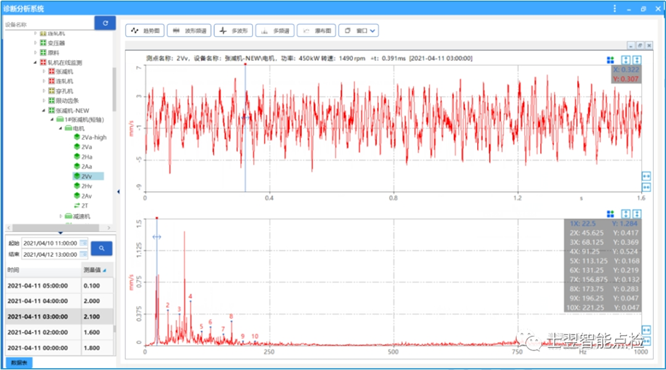

專業的診斷分析師需要趁手的分析工具，士翌提供了多種振動分析圖譜，波形、頻譜圖、瀑布圖、多波形圖、多頻譜圖、多值趨勢圖、特征值趨勢等；

多值趨勢：不同特征指標的趨勢對比分析

多波形多頻譜：同類設備對比分析

瀑布圖：同一個測點不同時間段的頻譜成分變化趨勢

8.數據管理

內置小型數據庫，將不同設備的歷史數據統一管理，調取分析非常方便。

9.多種報表

1)設備狀態統計表：統計不同健康狀態的設備統計數據

2)設備體檢表：每臺設備按月生成體檢報表

3)故障診斷報告：

4)檢修報告

10.診斷培訓

士翌擁有30多年現場設備故障診斷經驗的專家，可為企業培養專業的診斷分析工程師，并提供國際認證診斷培訓和資質證書。



系統配置/參數

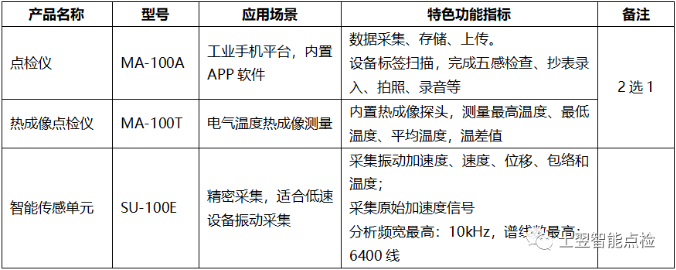

系統配置

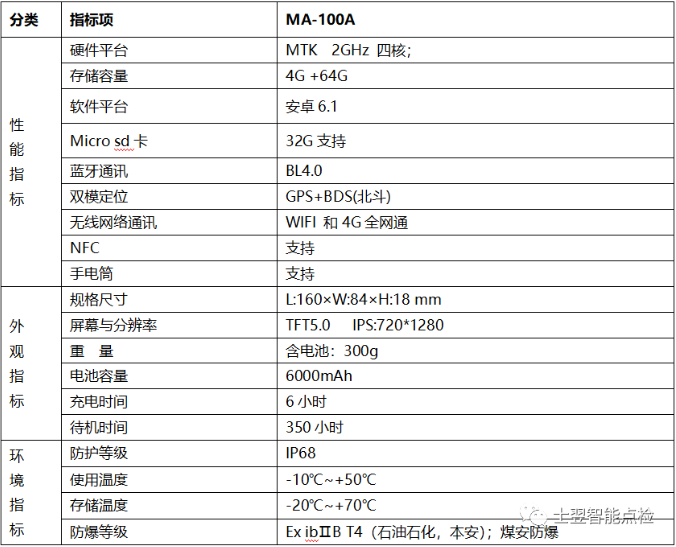

點檢儀

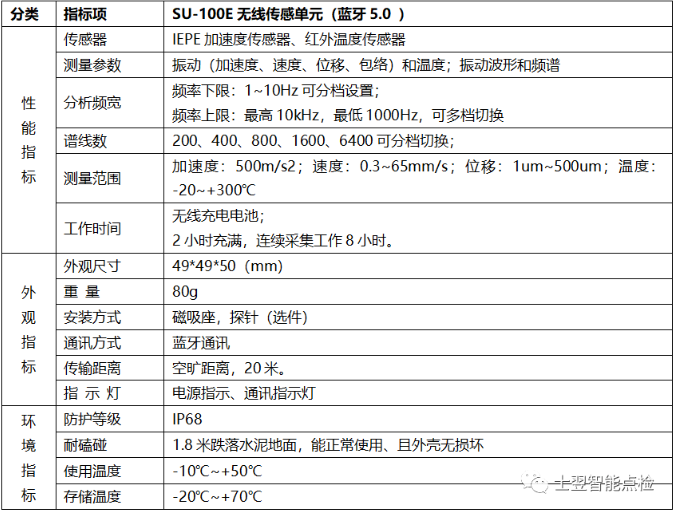

智能傳感單元（用于動設備的振動和溫度測量，其指標完全滿足低速設備到高速設備的振動采集和診斷分析需要）
