案例7:某鋼廠熱軋加熱區3#助燃風機振動診斷

時間:2021-08-19

一.簡介

      該助燃風機是軋鋼線加熱系統的關鍵設備,此風機納入A類受控設備,測試風機軸承座、電機地腳的振動數據,進行定量數據的傾向管理,振動測試周期為1個月,此設備一直運行穩定,2017年4月開始,機組的電機側振動值超標。


二.機組參數及結構圖
      主要技術性能參數如下:
      (1)電機轉速1450r/min
      (2)風機轉速1450r/min
      (3)電機功率:30kW;

      助燃風機結構示意圖如下圖所示:

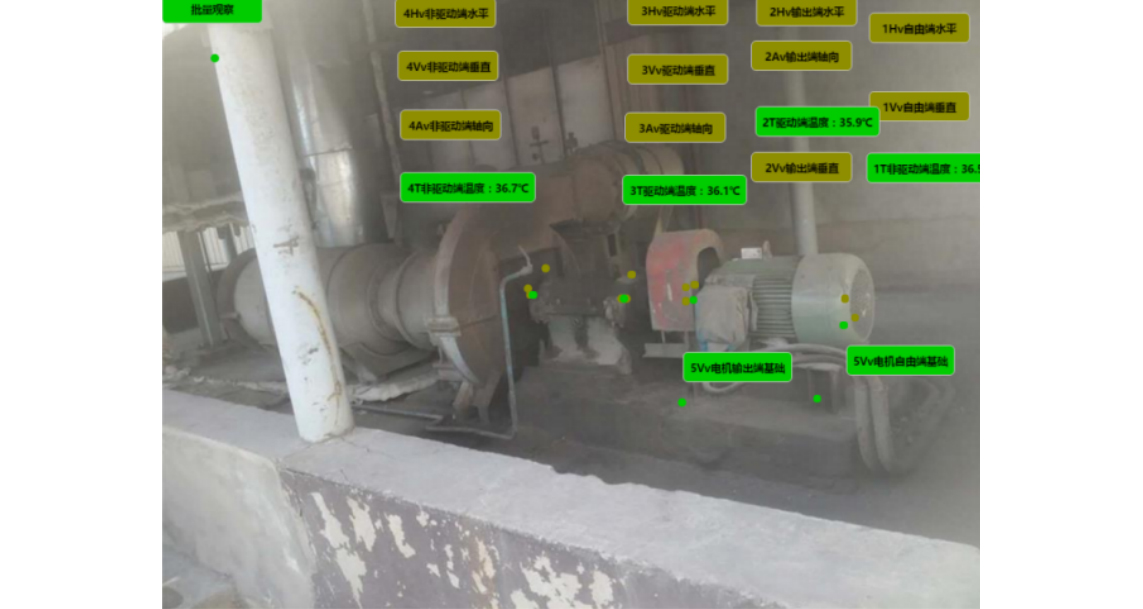

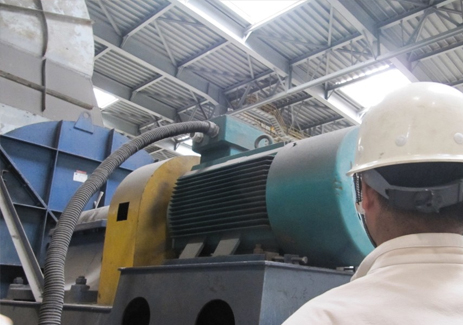

3#助燃風機

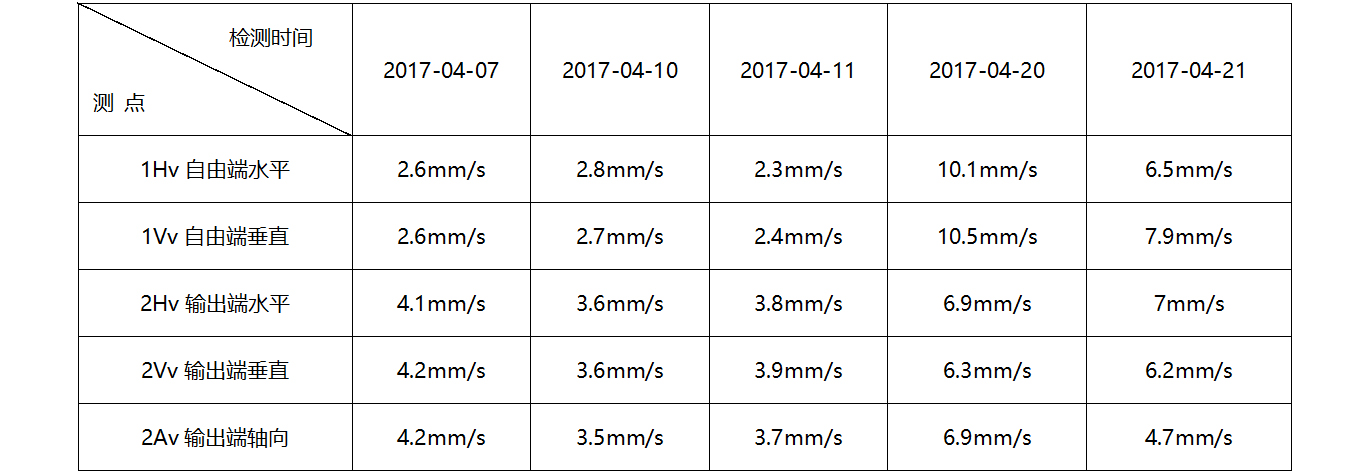

各測點振動速度


電機自由端振動圖標


電機自由端振動圖標

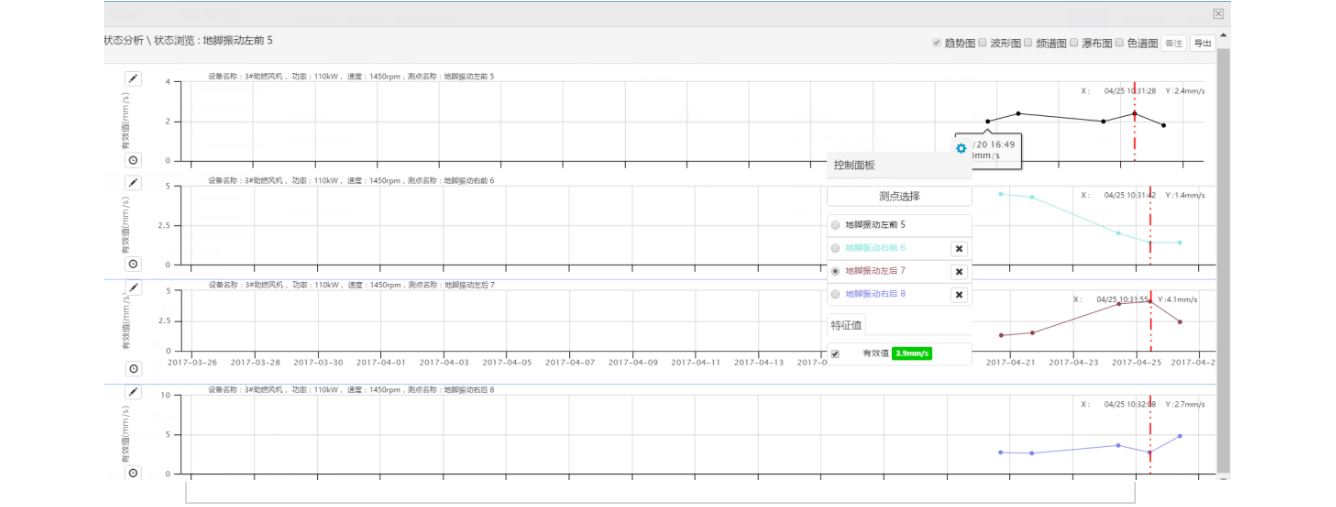

電機4個地腳振動


三.?dāng)?shù)據和信號分析
      1.振動值分析
      如電機4個地腳振動圖所示:地腳振動右前6的振動有效值4.84mm/s,是其他3個地腳測點振動值的2倍以上。
      如電機自由端振動圖所示:電機的自由端輸出端5個測點的振動值均超過報警限,4月11日的振動值是正常的。

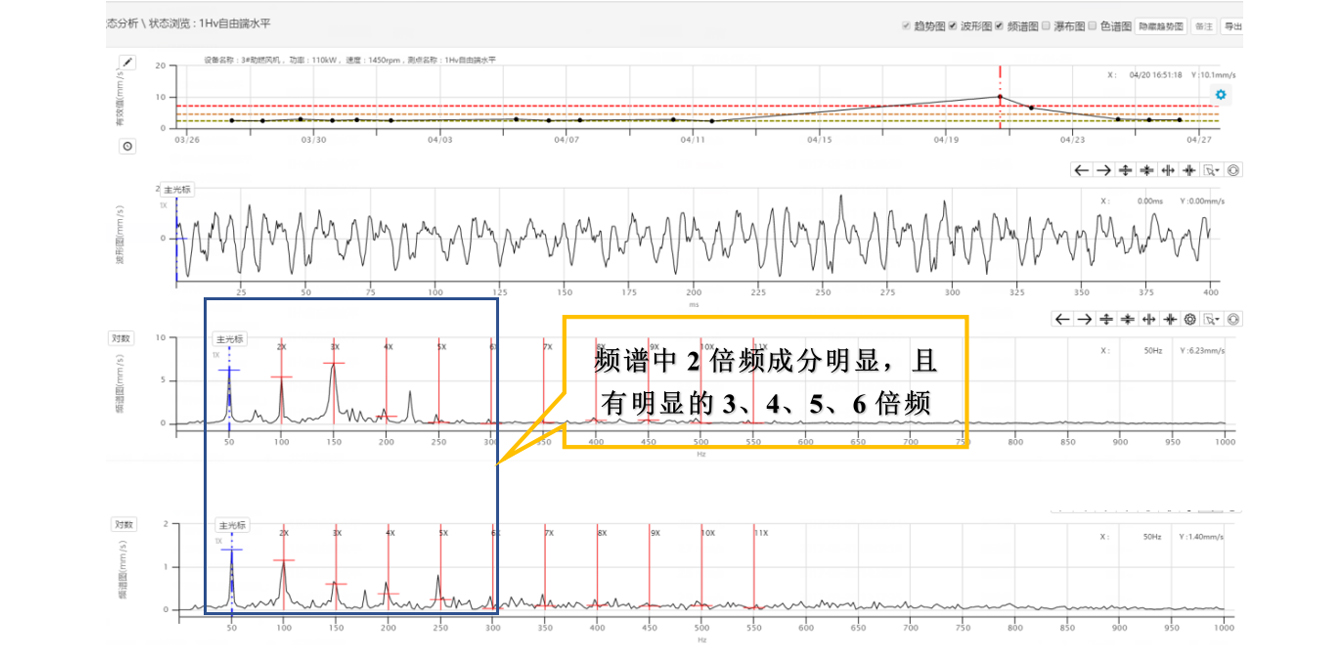

1Hv自由端水平波形頻譜

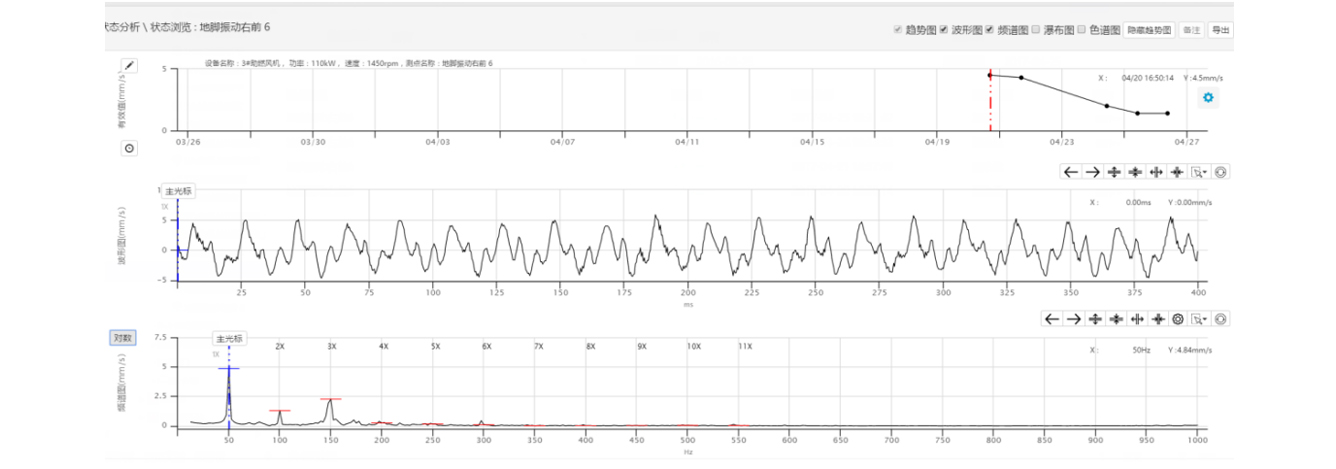

電機地腳右前6測點波形頻譜


四.診斷建議
      從圖譜分析,報警原因之一可能是軸不對中或聯軸器問題,之二有可能地腳右6測點的螺栓問題,之三是電機問題。
      建議依次查一下軸對中誤差值、聯軸器,地腳6的螺帽和螺栓有否松動,電機單試。30Kw電機的振動不應如此之大,以上分析僅供參考。
