案例6:某鋼廠供水三部6號泵站301號泵的軸承狀態分析案例

時間:2021-08-19

一.前言
      動供總廠給水三部6號泵站301號泵組,從2017年9月4日至10月16日的點檢數據看,發現泵測點振動趨勢變大,下面分析下其原因。

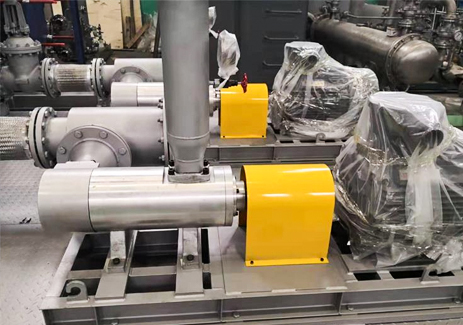

二.設備基本信息
      電機:520kW、985rpm;
      泵類型:單級泵;
      聯軸器:彈性柱銷螺栓;
      泵軸承廠商型號:NSK6310;
      軸承6310 缺陷頻率(單位:Hz);內滾道:4.91,外滾道:3.08,滾子:2.07,保持架:0.38;

三.?dāng)?shù)據分析

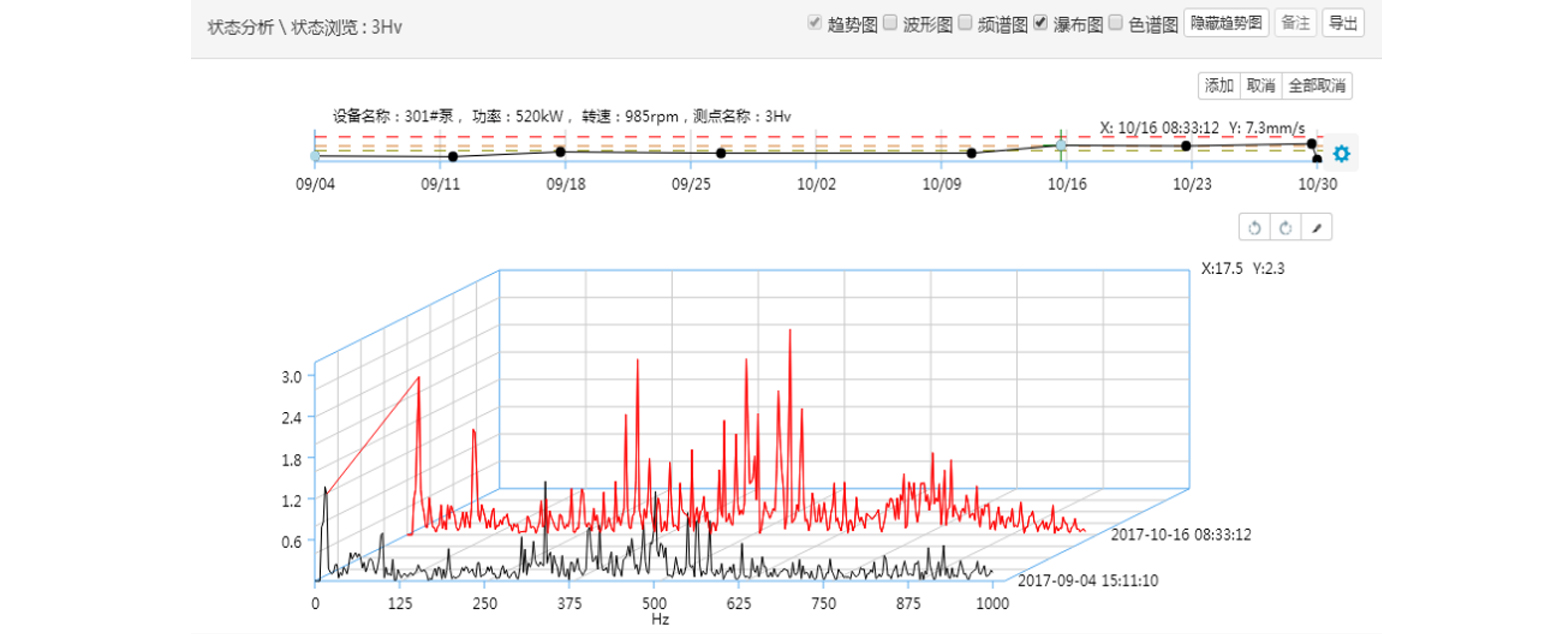

      由下圖可見,從2017年9月4日至10月16日測點3HV的數據看,10月16日頻譜圖中100Hz以上的譜線的幅值比9月4日顯著上升。



3Hv瀑布圖

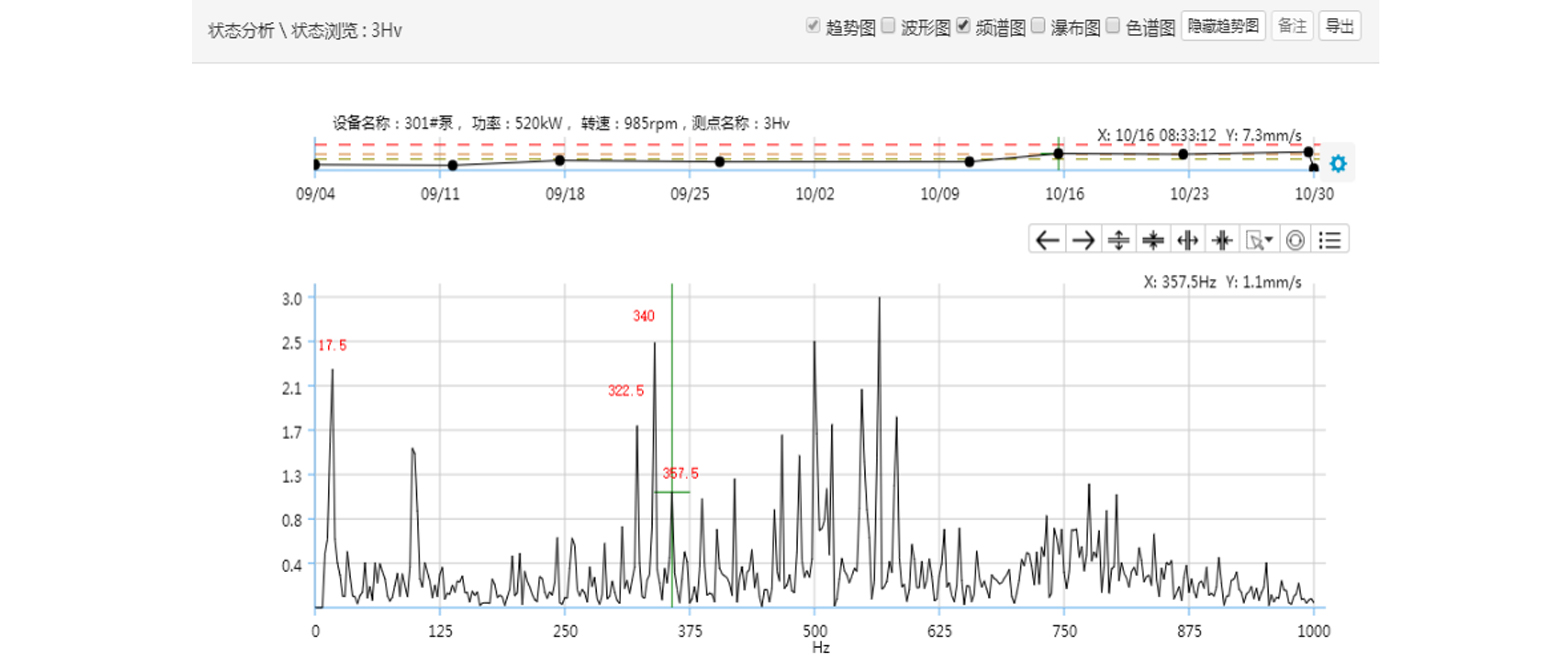

      由下圖可見,泵轉頻17.5Hz,經計算內滾道缺陷頻率的諧頻約為340Hz,外滾道缺陷頻率的諧頻約為322.5Hz。這兩張圖就很清楚的說明,滾道被磨損。


3Hv 10/16頻譜圖

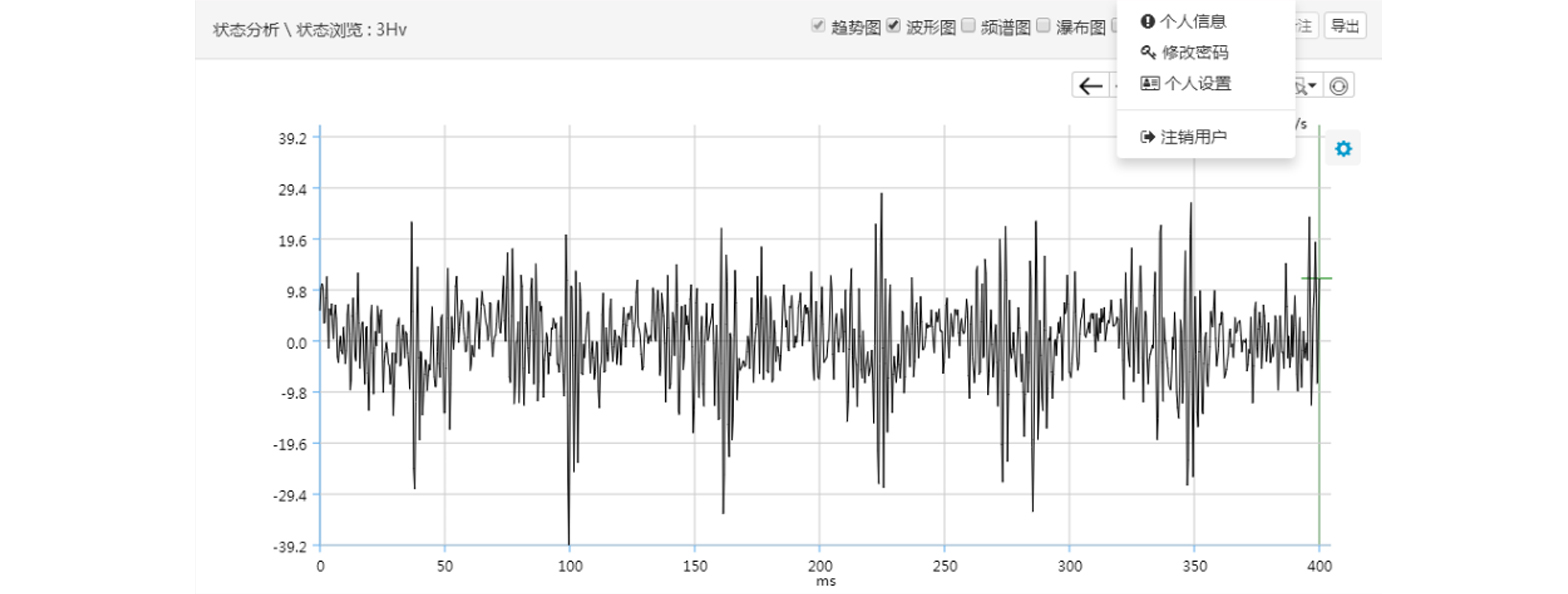

      由下圖可見,軸承的波形圖如同熱帶魚,也說明軸承有問題。



3Hv時域波形


      預防措施:因此10月下旬,報告了設備部門提醒其注意。10月30號日,設備部門及時換了泵的內軸承。

四.檢查結果

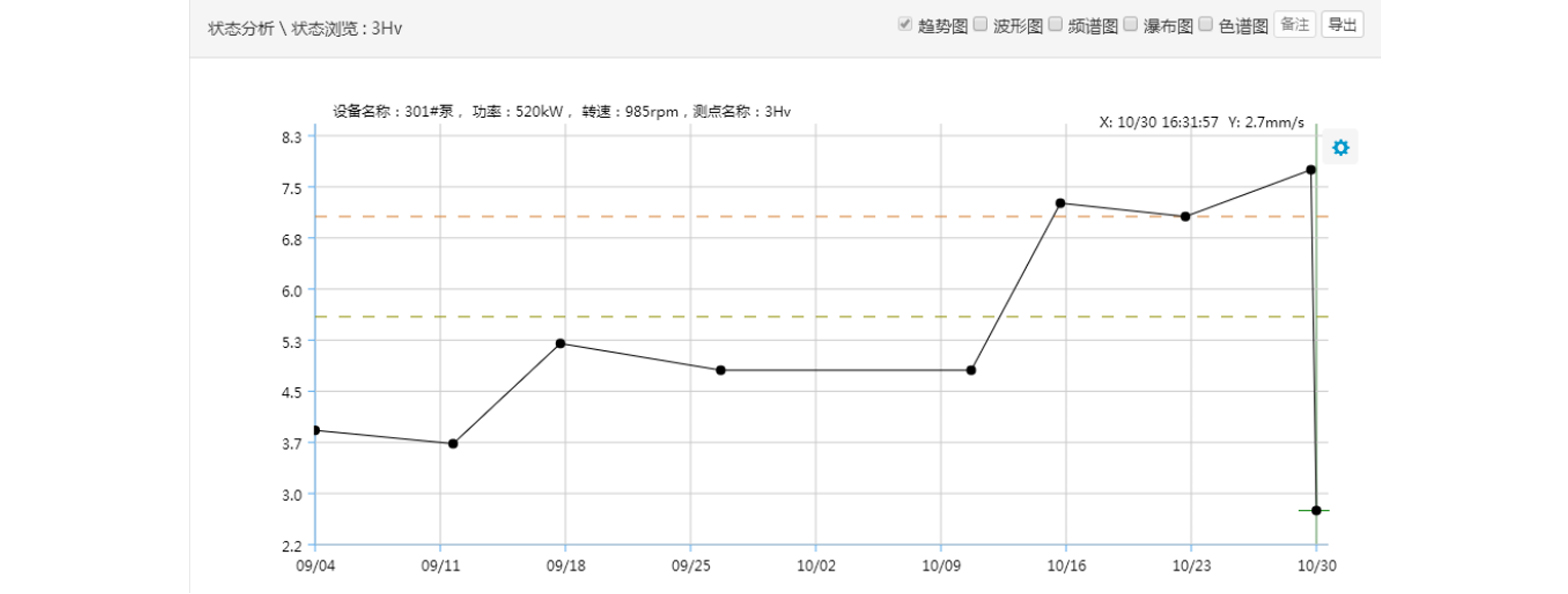

      1.由下圖可見,測點3HV的趨勢圖,10月30號振動值跌到最低值。


3Hv趨勢圖

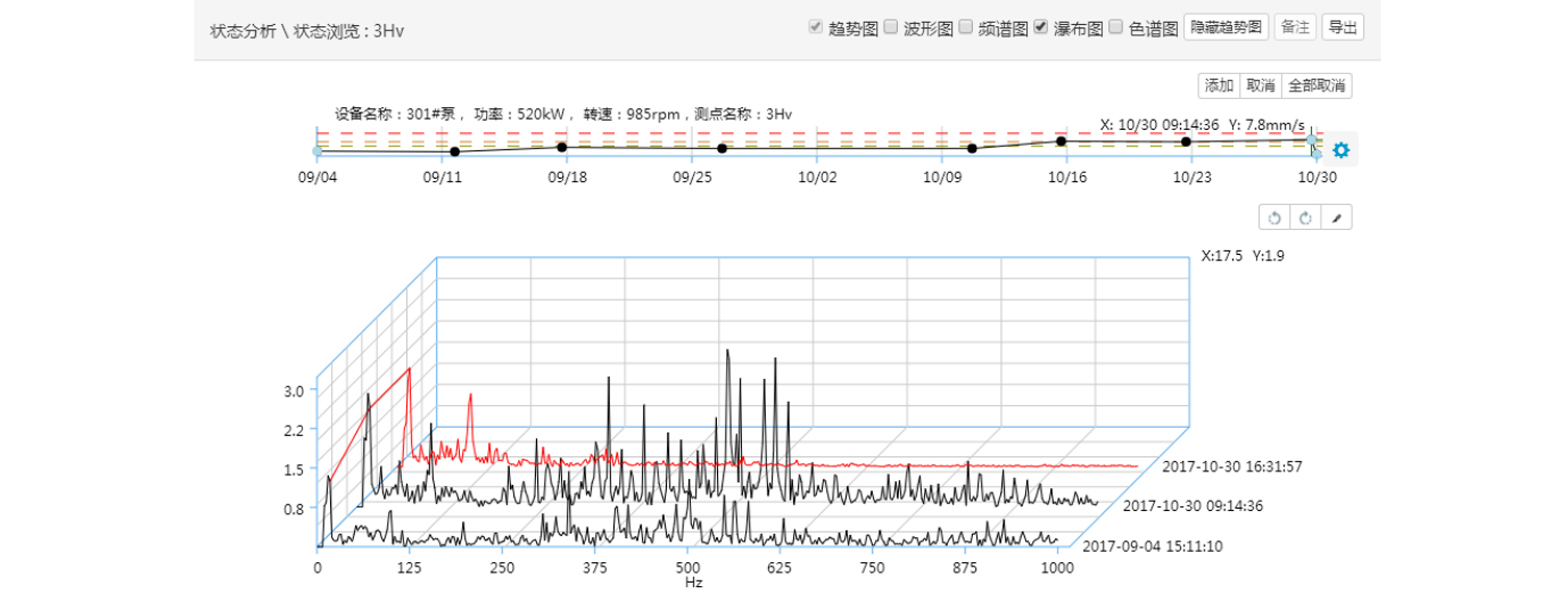

      2.由下圖可見,測點3HV的瀑布圖,10月30號頻譜圖,100Hz以上的譜線光滑,雜波消失。


測點3Hv瀑布圖

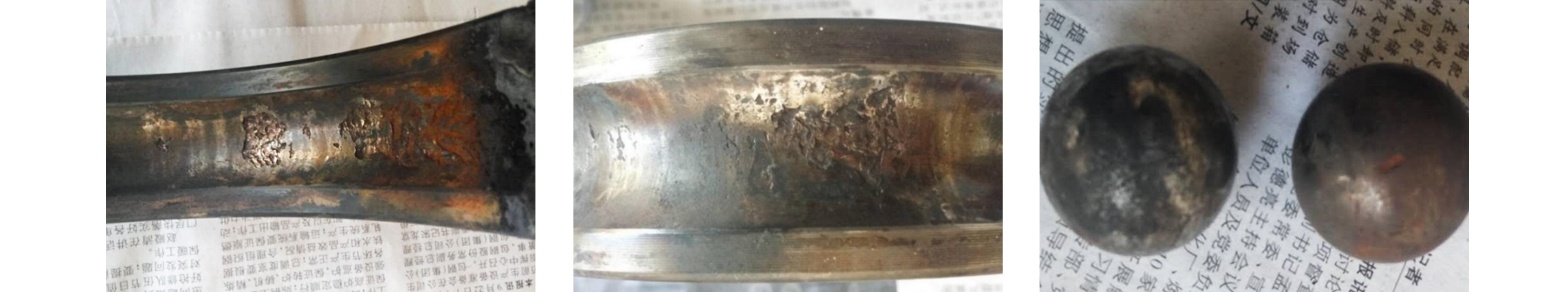

      3.由下圖可見,軸承的內外滾道多處被磨損,有電蝕和小凹坑,滾珠稍有磨損。



五.小結

      軸承的部件有缺陷,在圖譜上是可以顯示出來的,這次換下的軸承就證明了這一點,或許,這個軸承還可以用段時間,前提是,要保證保持架是完好的,振動幅值在允許范圍之內。
